MA-MECC

P154N

CENTRO DE PRODUÇÃO UNIVERSAL, SISTEMA PARA SOLAS COM DOIS MANDRIS PARA ESCAVAÇÃO E CORTE DE MOLDES DE PLACA, COMPLETO COM EIXO ROTATIVO PARA RODAR, ESCAVAR E TRABALHAR COM LÂMINA.

O centro de produção P.154 N é o periférico CAM que traduz em termos tecnológicos o património cultural e produtivo relativo ao fundo do calçado, permitindo a produção rápida e económica de modelos de solas e do que é necessário para a construção dos componentes do próprio fundo.

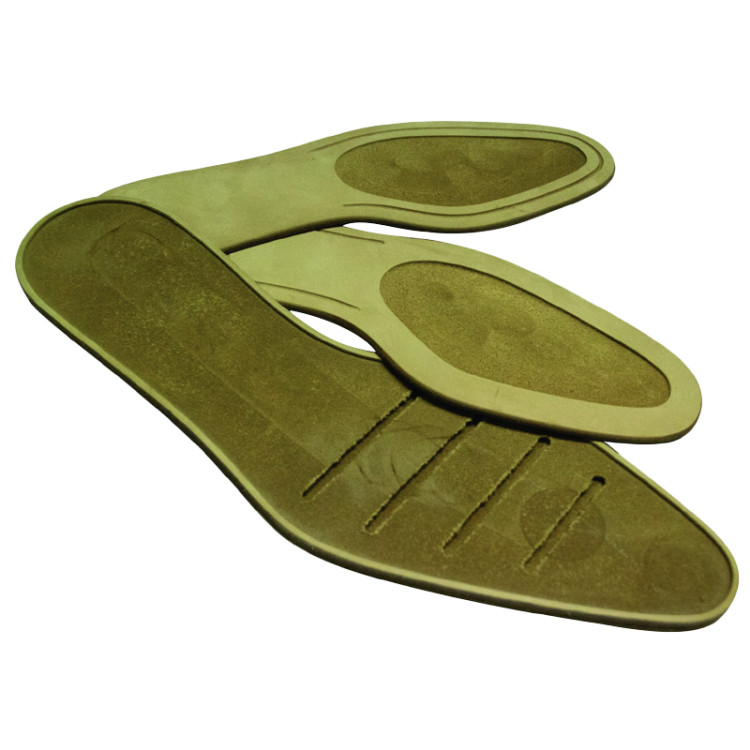

É também possível realizar a produção de escavações em solas (tanto em couro como em materiais sintéticos), tais como a preparação de antiderrapantes injetados ou aplicados, decorações, escavações a diferentes profundidades, escavações "3D" em microporos e outros processos outrora típicos de máquinas manuais.

A máquina, em aço estabilizado, é de portal móvel com superfície de trabalho máxima de um metro por um metro. Todos os movimentos são sobre guias prismáticas e patins pré-carregados com rolamentos de esferas; as transmissões são comandadas por roscas de precisão, também com rolamentos de esferas, acionadas por motores brushless. Os três eixos são controlados simultaneamente. Os mandris eléctricos são dimensionados para suportar com segurança tanto o trabalho de fabrico quanto o corte de moldes em PVC, baquelite, prensadores de madeira e seus aglomerados. A troca de ferramenta nos mandris é manual, a ferramenta é fixada com anel e pinça. A máquina vem com duas mesas porta-peça de série (400x450mm), o bloqueio das solas que serão escavadas em cada mesa porta-peça é garantido por um sistema de vácuo com posicionadores em "V duplo" para os fabricos mais leves, auxiliado por máscaras de posicionamento para os fabricos mais pesados (elevada profundidade de escavação, perfuração das solas).A arquitetura da máquina permite trabalhar com duas ferramentas diferentes alternadamente em cada sola, ou montando duas ferramentas idênticas, trabalhar um par destro numa mesa e um par esquerdo na outra (quando possível). O corte dos moldes e das prensas pode ser efectuado quer na parte traseira da mesa de trabalho, explorando a parte da mesa de trabalho não ocupada pelas mesas de vácuo (na prática, uma placa de 1000x1000mm pode ser fisicamente carregada, mas apenas 500x1000mm pode ser cortada de cada vez, evitando assim a desmontagem das mesas de vácuo), quer em toda a superfície de trabalho útil, desmontando as mesas de vácuo. Para facilitar o corte de materiais em placas, um dispositivo de pressão de placas é montado na porta de sucção do eixo nº 1 para evitar vibrações.

Com o dispositivo rotativo (eixo C) é possível efectuar, ao mesmo tempo que a abertura de covas, também abertura de fendas para costura, incrementos, rotações, decorações, corte de tecido para solas de dois tons, etc. O aparelho está equipado com um sistema de aquecimento regulável para obter um efeito mais ou menos percetível tanto nas solas de couro como nas solas sintéticas.

Com o eixo C, é possível realizar incrementos rectos e invertidos com uma profundidade precisa e regular, graças à rigidez da estrutura e à precisão dos acessórios utilizados.

Materiais trabalháveis: madeira, baquelite, alumínio, zinco, PVC, outros plásticos.
