MA-MECC

P160N2M

CENTRO DE PRODUÇÃO UNIVERSAL

Centro de produção universal, sistema de solas com dois mandris para escavação, completo com eixo rotativo para laminação, ranhuras e incrementos.

Também é possível realizar a produção de escavações em solas (tanto em couro como em materiais sintéticos), como a preparação de antiderrapantes injetados ou aplicados, decorações, escavações em diferentes profundidades, escavações "3D" em microporos e outros processos outrora típicos de máquinas manuais.

Duas mesas porta-peças transportam alternadamente as solas para a área de trabalho, onde dois mandris eléctricos realizam a escavação do padrão. A arquitetura da máquina permite trabalhar com duas ferramentas diferentes alternadamente em cada sola, ou montando duas ferramentas iguais, um par destro numa mesa e um par esquerdo na outra (nos casos em que isso é possível). A posição correta das solas sobre a mesa é definida no computador diretamente pelo operador através de um programa específico com a possibilidade de escolher o posicionamento com o molde (para solas com fendas muito profundas, fendas passantes, superfície de apoio irregular) ou com um dispositivo autocentrante com ajuste manual (fendas pouco profundas, decorações). Os moldes são cortados pela máquina, enquanto o dispositivo autocentrante é fornecido e a fixação da sola é assegurada por um sistema de vácuo eficaz. A carga e descarga das solas é manual; enquanto o operador descarrega e carrega uma mesa, a outra está a trabalhar. O próprio operador comanda a entrada da mesa recém-carregada na zona de trabalho, mesmo antes de a outra mesa ter regressado à sua posição de repouso, de modo a eliminar os tempos mortos. De forma compatível com as ferramentas montadas no mandril eléctrico, podem ser efectuadas duas produções completamente diferentes.

É possível cortar plástico, baquelite, cartão e prensas de madeira ou aglomerado.

O software de base permite adquirir desenhos e/ou modelos de solas a partir de scanners em poucos segundos; comandos simples ao alcance de qualquer operador permitem cortar no par de solas ou na sola única. Uma vez escolhido o diâmetro da ferramenta (ou das ferramentas), funções específicas permitem a disposição automática das peças na mesa de trabalho e a realização sempre automática do percurso de corte mais adequado ao tipo de escavação a efectuar. Um novo programa pode ser preparado enquanto a máquina está a trabalhar.

A máquina, construída em aço estabilizado, tem um pórtico fixo com duas mesas que entram e saem alternadamente da área de trabalho para se deslocarem para a posição de carga/descarga.

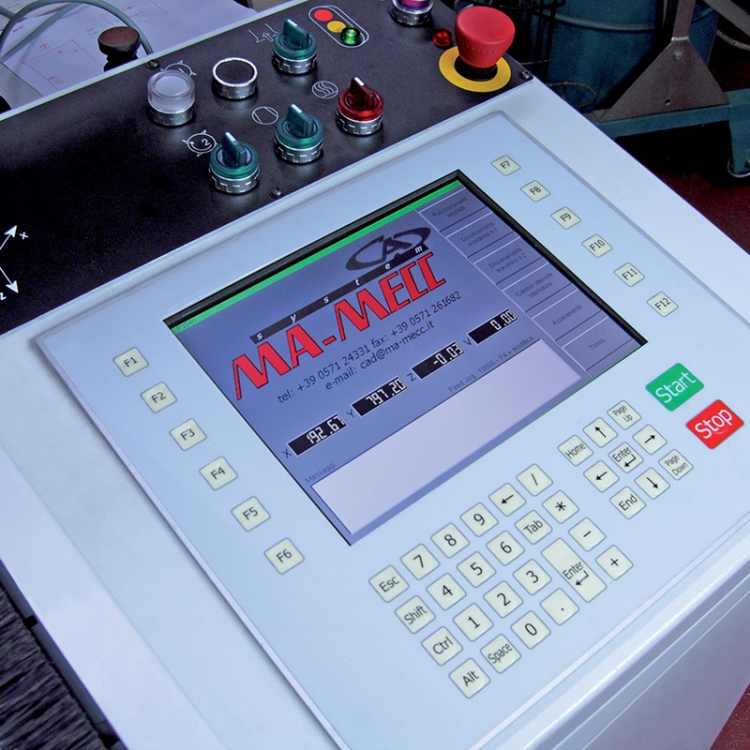

Todos os movimentos são efectuados sobre guias prismáticas e rolamentos de esferas de recirculação pré-carregados; as transmissões são efectuadas por parafusos de precisão, também com rolamentos de esferas de recirculação, acionados por motores sem escovas. A evacuação dos resíduos de corte é efectuada através de uma entrada especial à qual deve ser ligado o sistema de aspiração. O painel de controlo externo com teclado e monitor a cores de 10" permite ao operador controlar e gerir a máquina; além disso, o campo de ação do mandril eléctrico é tornado inacessível durante o ciclo de trabalho, em conformidade com as normas europeias.

Com o dispositivo rotativo (eixo C) é possível efectuar, ao mesmo tempo que a abertura de valas, também operações de abertura de valas para costura, incrementos, rotações, decorações, corte de tecido para solas bicolores, etc. A unidade está equipada com um sistema de aquecimento regulável para obter um efeito mais ou menos evidente tanto em solas de couro como em solas sintéticas.

Com o eixo C, é possível produzir incrementos rectos e invertidos com uma profundidade precisa e regular, graças à rigidez da estrutura e à precisão dos acessórios utilizados.
